如何正确测量O型圈？

　　如果有合适的工具，测量O型圈就非常简单。所有需要的是一个干净，水平的表面、O型圈以及测量装置，例如卡尺或其他测量工具，例如圆锥、量规和尺寸图。

　　测量O型圈的说明

　　要测量O型圈，请遵循以下说明:

　　将O型圈放在没有碎屑的平面上。

　　确定O型圈的内径(ID)和外径(OD)。下面的o形圈尺寸表说明了o形圈上每个尺寸的测量位置。

　　测量宽度或横截面(CS)可能很棘手，通过将卡钳末端轻轻压在O型圈上进行测量，如截面A-A所示。

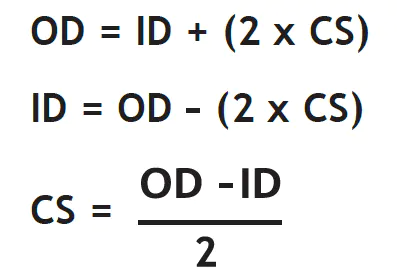

　　从尺寸上规定o型圈通常只需要两个尺寸，即内径(ID)和横截面(CS)。有时，O型圈可能会指定外径(OD)和横截面或内径和外径。如果已知三个维度中的两个，则可以使用下面所示的公式计算第三个维度。

　　O型圈尺寸

　　O型圈尺寸计算

　　有关测量O型圈或确定最佳O型圈的更多信息，请联系正凌机械。
